您的位置:永嘉縣嘉隆閥門有限公司 >> 產品展示 >> 截止閥 >> J41H高溫高、中壓截止閥

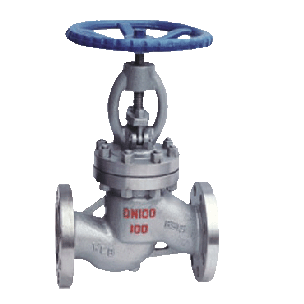

J41H高溫高、中壓截止閥

J41H高溫高、中壓截止閥




截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短,并具有非常可靠的切斷動作,使得這種閥門非常適合作為介質的切斷或調節及節流使用。


截止閥的閥瓣一旦處于開啟狀況,它的閥座和閥瓣密封面之間就不再的接觸,并具有非常可靠的切斷動作,合得這種閥門非常適合作為介質的切斷或調節及節流使用。


截止閥一旦處于開啟狀態,它的閥座和閥瓣密封面之間就不再有接觸,因而它的密封面機械磨損較小,由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來,這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化,因此截止閥的流動阻力較高于其它閥門。
 產品詳細介紹:



結構特點與用途Strucure features and usages:
1、全關時手輪按順時針方向旋轉;
2、可以安裝在管道的任何位置上,介質從下往上流;
3、不銹鋼截止閥適用于各類腐蝕性介質的管道上,有良好的防腐性和足夠的強度;
4、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上,具有耐高溫特點。
1.When fully closed,the handwheel rotates clockwise.
2.Able to be mounted on any position of the pipeline,the medium flows from down to up.
3.Stainless steel made stop valve is of good anti-corrosive property and enough strength and suitable for various pipelines with corrosive medium.
4.Alloy steel made stop valve features high-temperature resistance,suitable for high-temperature steam and oil goods pipelines.
主要尺寸及重量Main dimensions and weight
試驗壓力Test pressure

公稱壓力PN(MPa)Nominal pressure 1.6 2.5 4.0 6.4 10.0 16.0
殼體強度試驗Shell strength test 2.4 3.8 6.0 9.6 15 24
上密封試驗Back seal test 1.8 2.8 4.4 7.0 11 18
密封試驗Seal test 1.8 2.8 4.4 7.0 11 18

使用范圍Scope of use

產品類型Product classification 適用介質Suitable medium 適用溫度(℃)Suitable temperature
J41(H.Y)-C型
J941(H.Y)-C型
水、蒸汽、油品Water,steam,oilgoods
≤425℃
≤450℃
J41W-P型
J941W-P型
硝酸類Nitric acid ≤200℃
J41W-R弄 醋酸類Acetic acid ≤200℃
J41Y-I型
J941Y-I型
水、蒸汽、油品Water,steam,oilgoods ≤550℃

主要零件材料Material for main parts

產品類型Product classification

零件名稱Part name
閥體、閥蓋Body bonnet 閥桿Valve stem
閥瓣
Disc
密封面Sealing face 閥桿螺母Yoke nut 填料Packing 緊固件Fastener 手輪Handwheel
J41(H.Y)-C型
J941(H.Y)-C型

25、WCB 鉻不銹鋼Cr.Stainless steel
2Cr13
25
H:不銹鋼
Y:鈷基硬質合金鋼
H:Stainless steel
Y:Co-based carbide alloy steel
鋁青銅Albronze 柔性石墨Flexible graphite
優質碳鋼
High-grade carbon steel
可鍛鑄鐵Forgeable cast-iron
J41W-P型
J941W-P型
鉻鎳鈦鋼Cr.Ni.Ti steel 鉻鎳鈦鋼Cr.Ni.Ti steel 鉻鎳鈦鋼Cr.Ni.Ti steel 鉻鎳鈦鋼Cr.Ni.Ti steel 鋁青銅Albronze 柔性石墨Flexible graphite 不銹鋼Stainless steel 可鍛鑄鐵Forgeable cast-iron
J41W-R型 鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel 鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel 鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel 鉻鎳鉬鈦鋼Cr.Ni.Mo.Ti steel 鋁青銅Albronze 柔性石墨Flexible graphite 不銹鋼Stainless steel 可鍛鑄鐵Forgeable cast-iron
J41Y-I型
J941Y-I型
鉻鉬鋼
Cr.Mo steel
鉻鉬鋼
Cr.Mo steel
合金鋼
Alloy steel
鈷基硬質合金鋼
C0-based carbide alloy steel
鋁青銅Albronze 柔性石墨Flexible graphite
合金鋼
Alloy steel
可鍛鑄鐵Forgeable cast-iron


主要尺寸和重量Main dimensions and weight

公稱通徑DN
Nominal diameter
主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions 重量(kg)Weight
L D D1 D2 b f z-d H D0
J41(H.Y.B)-16C J41W-16P J41W-16R J41Y-16I
10 130 90 60 40 14 2 4-14 198 120 4.7
15 130 95 65 45 16 2 4-14 218 120 5.2
20 150 105 75 55 16 2 4-14 258 140 7.1
25 160 115 85 65 16 2 4-14 275 160 7.4
32 180 135 100 78 18 2 4-18 280 180 8.5
40 200 145 110 85 18 3 4-18 330 200 12.5
50 230 160 125 100 18 3 4-18 350 240 20
65 290 180 145 12 18 3 4-18 400 280 25
80 310 195 160 135 20 3 8-18 355 280 35
100 350 215 180 155 22 3 8-18 415 320 50
125 400 245 210 185 24 3 8-18 460 360 75
150 480 280 240 210 24 3 8-23 510 400 100
200 600 335 295 265 26 3 12-23 710 400 210
250 650 405 355 320 30 3 12-23 786 450 446
300 750 460 410 375 30 3 12-23 925 500 648


主要尺寸及重量Main dimensions and weight

公稱通徑DN Nominal
diameter
J41(H.Y.B)-25 J41W-25P J41W-25R J41Y-25I J941(H.Y)-25 J941W-25P J941W-25R J941Y-25I
主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions 電動裝置 Electric dewice 重量(kg) Weight
L D D1 D2 b f z-d H手 H電 D0 手動 Hand 電動 Electric
10 130 90 60 4 16 2 4-14 198   120   4.9
15 130 95 65 45 16 2 4-14 218   120   5.4
20 150 105 75 55 16 2 4-14 258   140   7
25 160 115 85 65 16 2 4-14 275   160   7.4
32 180 135 100 78 18 2 4-18 280   180   8.5
40 200 145 110 85 18 3 4-18 330   200   12.5
50 230 160 125 100 20 3 4-18 350 645 240 DZW101 16 50
65 290 180 145 120 22 3 8-18 400 690 280 DZW101 25 62
80 310 195 160 135 22 3 8-18 355 715 280 DZW151 30 67
100 350 230 190 160 24 3 8-23 415 770 320 DZW20 34.5 73
125 40 270 220 188 28 3 8-25 460 780 360 DZW30 89 127
15 480 300 250 218 30 3 8-25 510 875 400 DZW45 98 215
200 600 360 310 278 34 3 12-25 710 967 400 DZW60 180 322
250 650 425 370 332 36 3 12-30 786   450   446
300 750 485 430 390 40 4 12-30 925   500   654



公稱通徑DN Nominal
diameter
J41(H.Y)-40 J41W-40P J41W-40R J41Y-40I J941(H.Y)-40 J941W-40P J941W-40R J941Y-40I
主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions 電動裝置 Electric dewice 重量(kg) Weight
L D D1 D2 D6 b f f2 z-d H手 H電 D0 手動 Hand 電動 Electric
10 130 90 60 40 35 16 2 4 4-14 198   120   4.9
15 130 95 65 45 40 16 2 4 4-14 233   120   5.4
20 15 15 75 55 51 16 2 4 4-14 275   140   7
25 160 115 85 65 58 16 2 4 4-14 285   160   8.8
32 180 135 100 78 66 18 2 4 4-18 302   180   11.8
40 200 145 110 85 76 18 3 4 4-18 355   200   16.5
50 230 160 125 100 88 20 3 4 4-18 373 645 240 DZW101 24 61
65 290 180 145 120 110 22 3 44 8-18 408 690 280 DZW101 33 75
80 310 195 160 135 121 22 3 4 8-18 436 715 320 DZW201 44 84
100 350 230 190 160 15 24 3 4.5 8-23 480 770 360 DZW301 60 101
125 400 270 220 188 176 28 3 4.5 8-25 558 782 400 DZW45 89 207
150 480 300 250 218 204 30 3 4.5 8-25 611 875 400 DZW60 98 226
200 600 375 320 282 260 38 3 4.5 12-30 720 1160 400 DZW901 190 339


主要尺寸及重量Main dimensions and weight

公稱通徑DN Nominal diameter 主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions 電動裝置Electric dewice 重量(kg)Weight
L D D1 D2 D6 b f f2 z-d H手 H電 D0 手動Hnad 電動Electric
J41(H.Y)-64 J941(H.Y)-64 J41Y-64I J941Y-64I
10 170 100 70 50 35 18 2 4 4-14 198   120   5.7
15 170 105 75 55 41 18 2 4 4-14 195   140   10
20 190 125 90 68 51 20 2 4 4-18 228   160   13
25 210 135 100 78 58 22 2 4 4-18 275   180   14.5
32 230 150 110 82 66 24 2 4 4-23 325   200   19
40 260 165 125 95 76 24 3 4 4-23 360   240   25
50 300 175 135 105 88 26 3 4 8-23 410 710 280 DZW10 35 64
65 340 200 160 130 110 28 3 4 8-23 450 750 320 DZW15 48 77
80 380 210 170 140 121 30 3 4 8-23 485 785 360 DZW30 56 88
100 430 250 200 168 150 32 3 4 8-25 537 837 400 DZW45 125 171
125 500 295 240 202 176 36 3 4 8-30 631   400   131
150 550 340 280 240 204 38 3 4 8-34 646   450   157
200 650 405 345 300 260 44 3 4 12-34 813   500   283
J41(H.Y)-100 J941(H.Y)-100 J41Y-100I J941Y-100I
10 170 100 70 50 35 20 2 4 4-14 198   120   6
15 170 105 75 55 40 20 2 4 4-14 202   140   11
20 190 125 90 68 51 22 2 4 4-18 228   160   13.2
25 210 135 100 78 58 24 2 4 4-18 250   180   14
32 230 150 110 82 66 24 2 4 4-23 326   220   15
40 260 165 125 95 76 26 3 4 4-23 359   240   29
50 300 195 145 112 88 28 3 4 4-25 414 710 280 DZW15 49 82
65 340 220 170 138 110 32 3 4 8-25 434 750 320 DZW201 65 104
80 380 230 180 148 121 34 3 4 8-25 547 785 400 DZW30 95 138
100 430 265 210 172 150 38 3 4.5 8-30 621 837 450 DZW45 115 243
125 500 310 250 210 176 42 3 4.5 8-34 732   450   149
150 550 350 290 250 204 46 3 4.5 12-34 84   500   310
200 650 430 360 312 260 54 3 4.5 12-41 925   550   590
J41(H.Y)-160
15 170 110 75 52 40 24 2 4 4-18 148   140   12.2
20 190 130 90 65 51 26 2 4 4-23 156   160   15
25 210 140 100 72 58 28 2 4 4-23 125   180   17
32 230 165 115 85 66 30 2 4 4-25 200   200   21.4
40 260 175 125 92 76 32 3 4 4-27 231   240   32
50 300 215 165 132 88 36 3 4 8-25 262   250   52
65 340 245 190 152 110 44 3 4 8-30 303   320   69
80 380 260 205 168 121 46 3 4 8-30 341   400   98
100 430 300 240 200 150 48 3 4.5 8-34 485   450   119
